Centrale hydroelectrique de nangbeto

Objectifs de la centrale

01
La régularisation partielle du cours du fleuve Mono dont les crues ont souvent créé des dommages importants dans les régions d’Athiémé au Bénin et de Yoto au Togo.




02
La production d’énergie électrique pour une moyenne de 150 kwh/an.




03
La production agricole et la pêche.

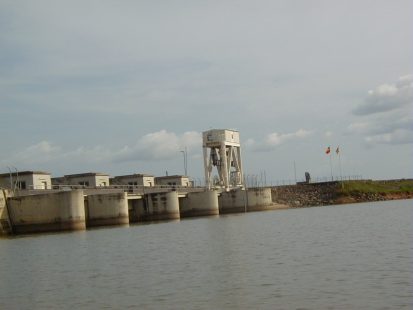

Présentation du barrage

L’aménagement hydroélectrique de Nangbéto est une unité de production d’énergie électrique de la CEB. Cet aménagement se trouve au Togo dans la préfecture de l’Ogou Canton d’Akparé à 45 km à l’Est de la ville d’Atakpamé. Situé sur le fleuve Mono, le barrage crée un bassin d’accumulation permettant de réguler le cours avale du fleuve Mono. Il a créé une chute suffisante pour la mise en valeur du potentiel hydroélectrique. À sa côte nominale (144.00 IGN) la retenue ainsi créée couvre une superficie de 180 km2 pour un volume total de 1.715 x 106 m³ d’eau dont seulement 1.465 x 106 est transformables en énergie.

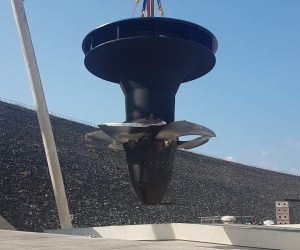

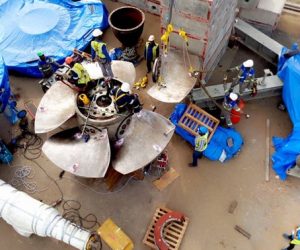

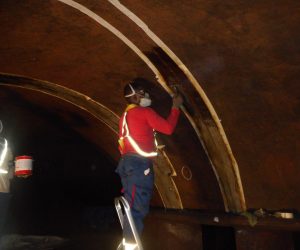

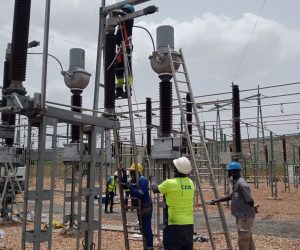

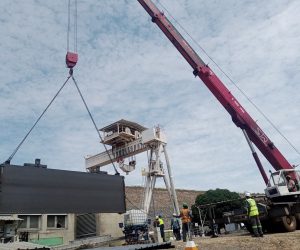

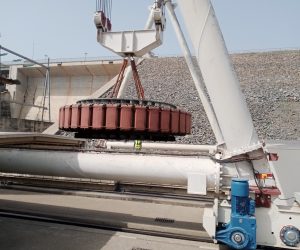

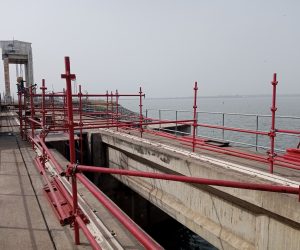

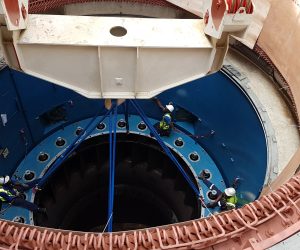

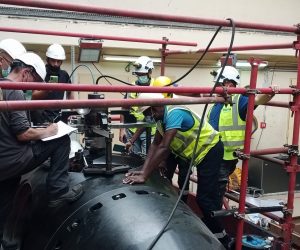

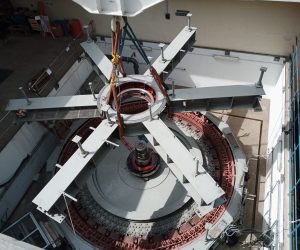

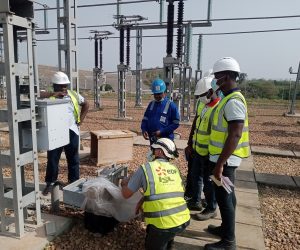

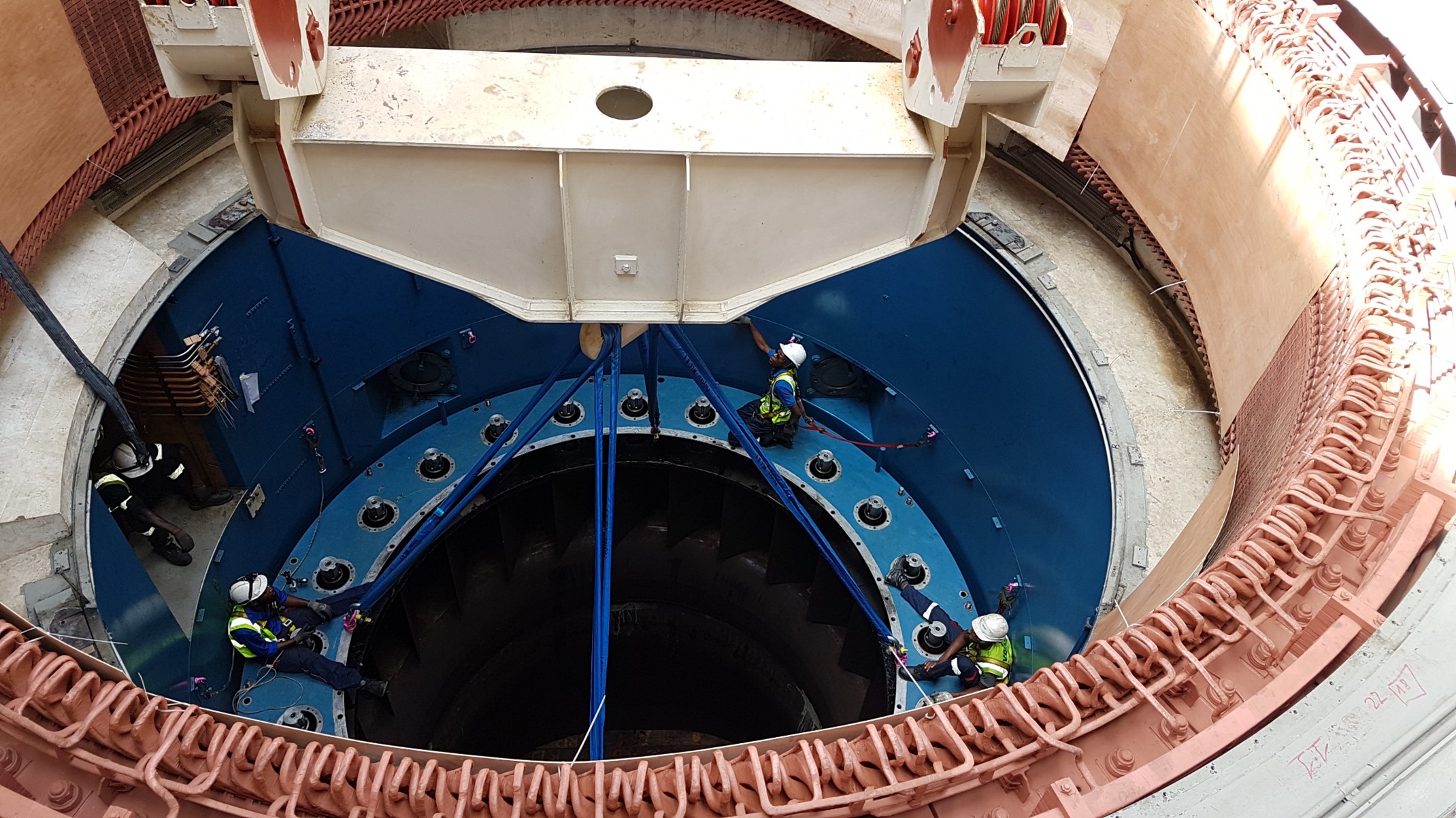

Images du barrage

Objectifs de la centrale

01
La régularisation partielle du cours du fleuve Mono dont les crues ont souvent créé des dommages importants dans les régions d’Athiémé au Bénin et de Yoto au Togo.


02
La production d’énergie électrique pour une moyenne de 150 kwh/an.


03
La régularisation partielle du cours du fleuve Mono dont les crues ont souvent créé des dommages importants dans les régions d’Athiémé au Bénin et de Yoto au Togo.


04
La production agricole et la pêche.



Actualités sur Nangbéto

statistiques sur nangbéto

.

statistiques sur nangbeto

Consulter

statistiques sur nangbéto

.

Statistiques sur nangbeto

Consulter
Données hydrologiques

Le barrage se trouve à 140 Km environ de l’embouchure du fleuve. Les apports proviennent du bassin versant qui couvre une superficie de 15.680 Km2. La capacité du réservoir est de 1.715.000.000 m3.
L’apport débit annuel est estimé à 88,5 m3/s correspondant à un apport de 2.800.000.000 m3 / an.

Caractéristiques de la retenue
  • Niveau de retenue normale : 144 m IGN
  • Niveau mini d’exploitation : 130 m IGN

  • Niveau des plus hautes eaux : 146,50 m IGN

  • Volume total de la retenue : 1715 Millions m3
  • Tranche utile du volume : 1465 Millions m3
  • Surface de la retenue : 180 Km2

   Transformateurs

  •  Puissance unitaire : 35.5 MVA
  • Tension :  10,3/161 kV

Caractéristiques

Turbines

  • Puissance nominale unitaire : 32.8 MW sous 30 m
  • Débit nominal unitaire : 120 m3/s
  • Vitesse nominale : 166.7 t/min
  • Diamètre de la roue : 4.20 m
  • Calage de la roue : 106.00 IGN

   Alternateurs

  • Puissance active nominale : 31.8 MVA
  • Puissance apparente : 35.5 MVA
  • Facteur de puissance : cos = 0,9

Exploitation de la centrale

Les dispositions de la Centrale de Nangbéto  en énergie et en puissance  sont fortement liées à la saison pluvieuse qui s’étend en moyenne sur trois mois soit de la mi-juillet à la mi-octobre.

Le mode d’exploitation de la Centrale dépend essentiellement de l’hydrologie et des puissances maximales que le réseau CEB doit recevoir de la VRA chaque mois.

En saison humide de mi-juillet à mi-octobre les 2 groupes fonctionnent à plein débit. Toutes les saisons de pluies n’étant pas forcément bonnes mettre les groupes à fond n’est pas la meilleure solution si l’on ne remplit pas la retenue à la fin des pluies : on aura turbiné les eaux à des basses chutes. La tendance des saisons à leur début importe beaucoup.

L’énergie à produire en saison sèche (de mi-octobre à mi-juillet) est représentée par la quantité d’eau stockée dans la retenue à la fin de la saison des pluies. A la côte maximale (144 msm) de remplissage le volume de la retenue correspond à 95 GWH. Avant 1992 cette énergie était divisée en des parts mensuelles qui sont placées sur les monotones de charges du réseau CEB de la façon la plus optimale pour réduire la puissance à importer de la VRA.



Historique

Le site a été découvert en 1947 par Monsieur MAS, Directeur de l’hydraulique de l’Afrique Occidentale Française.

Les études de faisabilité réalisées en 1979 par un consortium Franco-Suisse : SOGREAH – ELECTROWATT ont débouché sur l ’élaboration du projet d ’exécution. Les travaux de construction de l ’aménagement ont commencé en 1984 et ont duré 3 ans. L’exploitation industrielle de l’usine a commencé depuis septembre 1987.

Situé sur le fleuve Mono, le barrage crée un bassin d’accumulation permettant de réguler le cours aval du fleuve Mono. Il a créé une chute suffisante pour la mise en valeur du potentiel hydroélectrique. A sa côte nominale (144.00 IGN) la retenue ainsi créée couvre une superficie de 180 km2 pour un volume total de 1.715 x 106 m3 d’eau dont seulement 1.465 x 106 est transformable en énergie.
